Presses Manuelles Genouillères
La gamme de presses manuelles à genouillères EMG est constituée de deux types de presses différentes :
- Les presses manuelles à genouillère pour lesquelles la puissance maximum, de 500 à 2000 kg, est obtenue uniquement en fin de course en fonction de la force exercée sur le levier.
- Les presses manuelles à genouillère de grande capacité qui disposent de capacités sensiblements plus généreuses que leurs homologues standards.
Ces presses sont robustes, précises, flexibles et ergonomiques.
Elles sont fréquemment utilisées pour des opérations de montage, la découpe de produits fins, petits cambrages, sertissages divers et toutes les applications nécessitant une course et/ou une hauteur libre importante.
De mise en œuvre rapide et simple, elles sont également économiques. Elles nécessitent effectivmeent un faible investissement.
Avec les 2 autres types de presse manuelles que sont les presses manuelles à crémaillère et les presses manuelles à crémaillère grande capacité, elles constituent la gamme étendue des presses manuelles EMG.

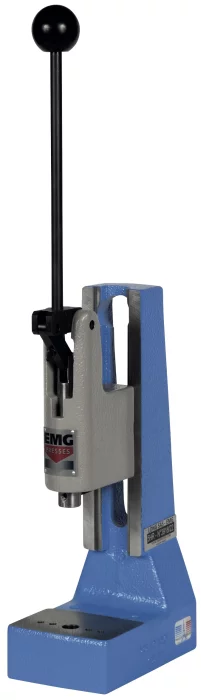

Puissance500 kg |
Course50 mm |
Profondeur de col de cygne72 mm |
Hauteur libre42 » 185 mm |
Poids9 kg |

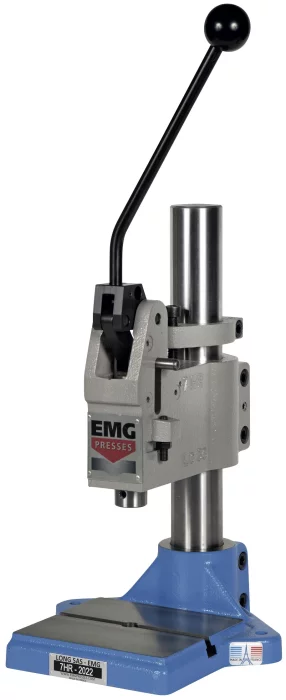

Puissance700 kg |
Course40 mm |
Profondeur de col de cygne95 mm |
Hauteur libre35 » 260* mm |
Poids25 kg |

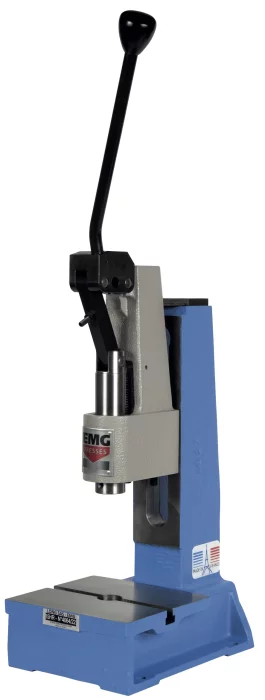

Puissance1 500 kg |
Course30 ou 60 mm |
Profondeur de col de cygne102 mm |
Hauteur libre60 » 250 mm |
Poids32 kg |

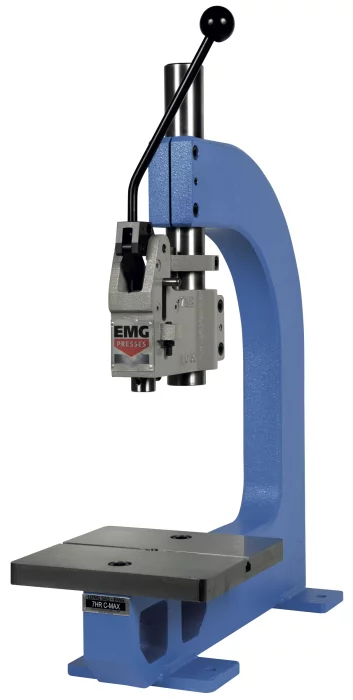

Puissance700 kg |
Course40 mm |
Profondeur de col de cygne350 mm |
Hauteur libre80 » 270 mm |
Poids95 kg |

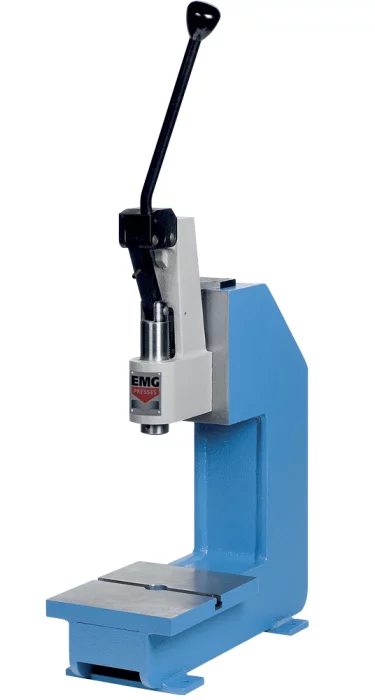

Puissance1 500 kg |
Course30 ou 60 mm |
Profondeur de col de cygne220 mm |
Hauteur libre220 » 280 mm |
Poids55 kg |
Applications
PRINCIPALES OPTIONS

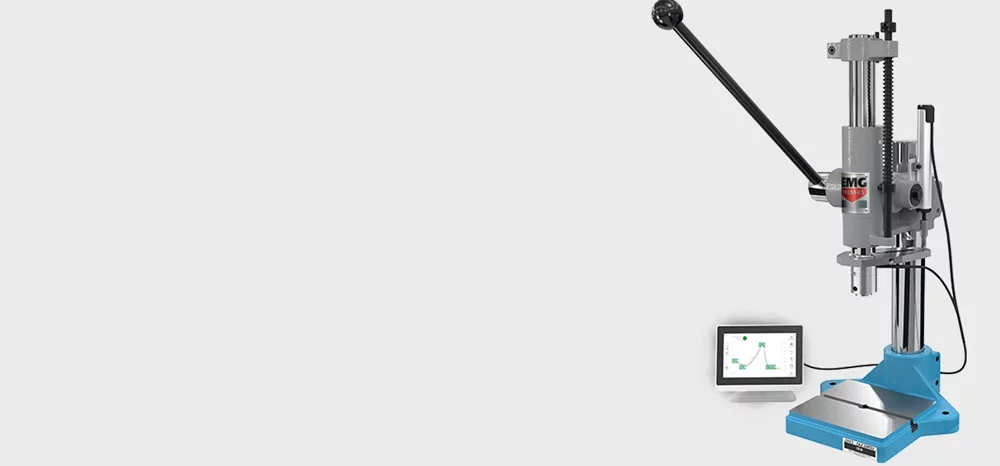

Gestion de l’effort
DES PRESSES MANUELLES ET PNEUMATIQUES
EMG propose tout type de gestion de l’effort et/ou du déplacement grâce à des solutions de capteur de force et de déplacement adaptées à chaque besoin, pour un contrôle des pièces à 100 %.

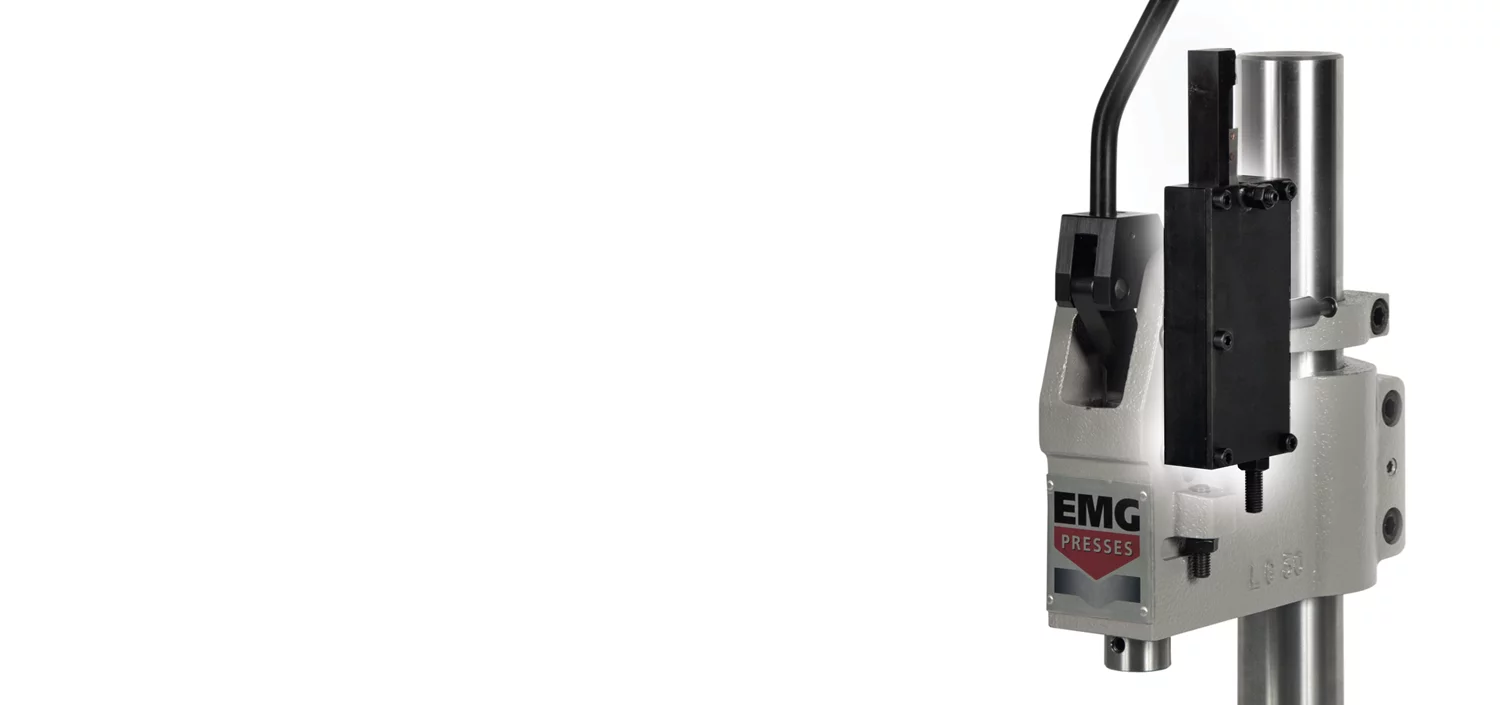

Système anti-retour
DES PRESSES MANUELLES
Système anti-retour : interdit la remontée du levier si la fin de course n’est pas atteinte.
Cela garantit l’exécution complète et reproductible de chaque opérations.
Caractéristiques :
- Coulisseau rectifié et immobilisé en rotation
- Remontée automatique du coulisseau par ressort
- Réglage rapide et fiable de la hauteur libre
- Réglage précis du point mort bas par une butée mécanique assurant la répétitivité du cycle
- Socle et tête en Fonte FGL 250 assurant robustesse et rigidité
- Aucun entretien ni graissage
- Prédisposition pour la fixation sur un établi
- Peinture : Bâti Bleu Ciel 5015 - Tête Gris Platine RAL 7036
De fabrication française et certifiées ISO-9001 depuis 2000, les gammes de presses manuelles EMG offrent un large choix d’options et d’adaptations pour répondre aux besoins les plus divers et aux nécessités de chaque application, dans l’industrie mais également dans le bâtiment.
Les opérations les plus variées sont exécutées en souplesse grâce à la réserve de puissance de chaque modèle et une précision de l'ensemble très rigoureuse.
- Hauteur libre et course réglables
- Mise en œuvre rapide et simple
- Faible investissement
La société LONG s'engage aussi à concevoir et équiper les machines spéciales exigées par les activités spécifiques de chaque métier. Pour répondre aux nécessités d’applications spécifiques exigées par certains métiers et domaines d’activité, EMG propose des équipements spéciaux réalisés sur-mesure, parfaitement adaptés aux cahiers des charges et aux contraintes de production.
Grâce son bureau d’étude et à un parc de plus de 40 machines d’usinage, EMG étudie et réalise sur demande toute modification ou réalisation de presses spéciales ainsi que les petits posages et outillages de presse, tels que :
- Presse à genouillère déportée permettant d’augmenter la profondeur de col de cygne et la table de travail.
- Presse avec un outillage de sertissage de 3 rivets pour le maintien d’une pièce acier dans un support inox.
- Presse pneumatique avec outillage de découpe à 2 positions intégrant un dévétisseur supérieur pour l’éjection des pièces.
- Presse pneumatique avec armoire de commande électrique
APPLICATIONS
Les presses manuelles à genouillère peuvent être utilisées essentiellement pour des applications nécessitant un effort important sur une faible hauteur, comme de la découpe, du sertissage, du marquage. Elles sont adaptées à des productions de petite série pour des pièces de petite à moyenne taille.
Sur les presses manuelles à genouillères, le déplacement du levier est très rapide et ergonomique car il se fait sur 90° maximum pour effectuer toute la course de la presse. La pression nominale développée par ce type de presse s’obtient en fin de course.
Le système de gestion de l’effort permet de contrôler avec précision et rapidité la qualité des différentes applications réalisées avec la presse.
Une presse manuelle EMG est livrée avec manuel de service, attestation de conformité CE et plans. Elle bénéficie d'une garantie totale d'un an, pièces, main d'oeuvre et déplacement.
